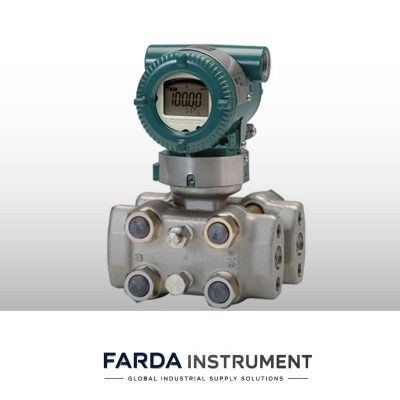

Yokogawa EJA130E Differential Pressure Transmitter یک ترانسمیتر فشار تفاضلی با عملکرد بالا از خانواده EJA-E Series است که برای اندازهگیری دقیق اختلاف فشار در شرایط صنعتی مختلف طراحی شده است.
این مدل بهطور ویژه برای کار در محیطهایی با High Static Pressure توسعه یافته و با استفاده از تکنولوژی پیشرفته DPharp Single Crystal Silicon Resonant Sensor عملکردی دقیق، پایدار و قابل اعتماد ارائه میدهد.
EJA130E برای اندازهگیری:
- Differential Pressure
- Flow Rate
- Liquid Level
- Density
- Process Pressure
در صنایع فرآیندی مورد استفاده قرار میگیرد.
این تجهیز ترکیبی از مقاومت مکانیکی سری EJA و فناوری دیجیتال سنسورهای DPharp است که باعث افزایش طول عمر، کاهش خطاهای اندازهگیری و کاهش هزینههای نگهداری میشود.
تکنولوژی DPharp Single Crystal Silicon Resonant Sensor
سنسور دیجیتال رزونانسی سیلیکونی
EJA130E از سنسور اختصاصی DPharp Digital Silicon Resonant Sensor استفاده میکند.
در این تکنولوژی، تغییرات فشار باعث تغییر فرکانس رزونانس ساختار سیلیکونی شده و این تغییر به یک سیگنال دیجیتال دقیق تبدیل میشود.
مزایای این فناوری:
- Accuracy بالا
- Stability طولانیمدت
- مقاومت در برابر تغییرات دمایی
- جبرانسازی فشار استاتیک
- قابلیت تشخیص خطاهای داخلی
است.
این سنسور علاوه بر Differential Pressure، قابلیت اندازهگیری Static Pressure و Sensor Temperature را نیز دارد که باعث افزایش اطلاعات فرآیندی و بهبود کنترل سیستم میشود.
طراحی High Static Pressure
عملکرد در فشار استاتیک بالا
یکی از ویژگیهای اصلی EJA130E، قابلیت عملکرد در شرایطی است که فشار استاتیک سیستم بسیار بالا است.
این مدل برای کاربردهایی طراحی شده که اختلاف فشار کوچک باید در حضور فشار خط بسیار بالا اندازهگیری شود.
حداکثر فشار کاری:
4500 psi
است.
این ویژگی باعث میشود EJA130E برای کاربردهای زیر مناسب باشد:
- High Pressure Flow Measurement
- Pipeline Monitoring
- Oil & Gas Systems
- Power Generation Applications
دقت اندازهگیری بالا
High Accuracy Measurement
EJA130E دارای دقت بسیار بالا در اندازهگیری Differential Pressure است.
Accuracy استاندارد:
±0.055% of DP Span
است.
این سطح از دقت باعث افزایش کیفیت کنترل فرآیند و کاهش خطا در سیستمهای اندازهگیری صنعتی میشود.
پایداری بلندمدت
Long-Term Stability
یکی از نقاط قوت EJA130E عملکرد پایدار در طول زمان است.
Long-Term Stability:
±0.1% of URL per 10 years
است.
این ویژگی باعث:
- کاهش Drift
- افزایش فاصله بین کالیبراسیونها
- کاهش هزینه تعمیرات
میشود.
زمان پاسخ سریع
Fast Response Time
EJA130E دارای Response Time سریع برای کاربردهای کنترل فرآیند است.
زمان پاسخ:
150 ms
است.
این قابلیت امکان تشخیص سریع تغییرات فرآیند و واکنش مناسب سیستم کنترل را فراهم میکند.
اندازهگیری Differential Pressure
کاربرد اصلی تجهیز
وظیفه اصلی EJA130E اندازهگیری اختلاف فشار بین دو نقطه فرآیند است.
این اختلاف فشار میتواند برای محاسبه و کنترل پارامترهای زیر استفاده شود:
- Flow Rate
- Liquid Level
- Density
- Pressure Difference
باشد.
کاربرد در اندازهگیری Flow
Differential Pressure Flow Measurement
EJA130E یکی از تجهیزات پرکاربرد در سیستمهای اندازهگیری جریان بر اساس اختلاف فشار است.
این تجهیز معمولاً همراه با المانهای اولیه مانند:
- Orifice Plate
- Venturi Tube
- Flow Nozzle
استفاده میشود.
اختلاف فشار ایجادشده در مسیر جریان اندازهگیری شده و به Flow Rate تبدیل میشود.
کاربرد در اندازهگیری Level
Differential Pressure Level Measurement
EJA130E برای اندازهگیری سطح مایعات در مخازن نیز کاربرد دارد.
در این روش، اختلاف فشار بین قسمت پایین و بالای مخزن اندازهگیری شده و مقدار سطح سیال محاسبه میشود.
کاربردهای رایج:
- Storage Tanks
- Process Vessels
- Pressurized Tanks
هستند.
قابلیت Multi-Sensing
اندازهگیری چند پارامتر فرآیندی
EJA130E علاوه بر Differential Pressure قادر به ارائه اطلاعات جانبی مانند:
- Static Pressure
- Sensor Temperature
است.
این قابلیت باعث میشود سیستم کنترل اطلاعات بیشتری از وضعیت فرآیند دریافت کند و نیاز به تجهیزات اندازهگیری اضافی کاهش یابد.
Advanced Diagnostics
سیستم تشخیص هوشمند
EJA130E دارای سیستم Diagnostic داخلی پیشرفته است.
این سیستم قادر به بررسی موارد زیر است:
- CPU Failure
- Hardware Failure
- Configuration Error
- Over Range Error
- Differential Pressure Abnormality
- Static Pressure Abnormality
است.
این قابلیت باعث کاهش توقفهای ناخواسته و افزایش قابلیت اطمینان تجهیز میشود.
قابلیت Over Pressure Protection
حفاظت در برابر فشار اضافی
EJA130E دارای طراحی مقاوم در برابر افزایش ناگهانی فشار فرآیند است.
این ویژگی باعث محافظت از سنسور در شرایطی مانند:
- Pressure Surge
- Incorrect Valve Operation
- Process Transient
میشود.
Rangeability بالا
محدوده اندازهگیری گسترده
EJA130E دارای Rangeability:
100:1
است.
این قابلیت اجازه میدهد یک تجهیز برای محدودههای مختلف اندازهگیری مورد استفاده قرار گیرد و انعطافپذیری سیستم افزایش یابد.
خروجی و ارتباطات دیجیتال
Communication Options
EJA130E دارای گزینههای ارتباطی مختلف است:
- HART 5 / HART 7
- BRAIN
- FOUNDATION Fieldbus
- PROFIBUS PA
- 1 to 5 V DC with HART 7 Low Power
این تنوع ارتباطی امکان استفاده در سیستمهای:
- DCS
- PLC
- SCADA
را فراهم میکند.
Local Parameter Setting
تنظیمات محلی تجهیز
EJA130E دارای قابلیت:
Local Parameter Setting (LPS)
است.
این ویژگی امکان تنظیم برخی پارامترهای تجهیز را بدون نیاز به ابزار خارجی فراهم میکند و فرآیند نصب و راهاندازی را سادهتر میسازد.
Signal Characterizer
اصلاح منحنی خروجی
این مدل دارای قابلیت:
Signal Characterizer
است.
این قابلیت امکان تنظیم خروجی 4 تا 20 میلیآمپر برای کاربردهای خاص مانند:
- Tank Strapping
- Nonlinear Applications
را فراهم میکند.
قابلیت Safety و SIL
Functional Safety
EJA130E برای کاربردهای ایمنی صنعتی طراحی شده است.
این تجهیز دارای:
- SIL 2 Capability for Single Use
- SIL 3 Capability for Dual Redundant Use
بر اساس استاندارد IEC 61508 است.
طراحی صنعتی مقاوم
Rugged Industrial Design
EJA130E دارای ساختار مکانیکی مقاوم برای استفاده در محیطهای صنعتی سخت است.
ویژگیهای طراحی:
- Robust Housing
- High Pressure Resistance
- Long Service Life
- Environmental Protection
باعث افزایش Reliability تجهیز شده است.
اتصالات فرآیندی استاندارد
IEC61518 Process Connection
این مدل از اتصالات استاندارد صنعتی استفاده میکند.
مزایای این استاندارد:
- نصب آسان
- سازگاری با Manifoldهای مختلف
- کاهش محدودیت در طراحی سیستم
است.
کاربرد در صنایع مختلف
EJA130E در صنایع زیر استفاده میشود:
- Oil & Gas
- Refinery
- Petrochemical
- Chemical
- Power Generation
- Water Treatment
- Marine
- Process Industries
مزایای اصلی Yokogawa EJA130E
- High Static Pressure Differential Pressure Transmitter
- DPharp Single Crystal Silicon Resonant Sensor
- ±0.055% Accuracy
- ±0.1% URL Stability per 10 Years
- 150 ms Fast Response Time
- 4500 psi Maximum Working Pressure
- Rangeability 100:1
- Multi-Sensing Capability
- Advanced Diagnostics
- HART / FOUNDATION Fieldbus / PROFIBUS PA Support
- SIL2 / SIL3 Capability
- Local Parameter Setting
- Signal Characterizer Function
- High Reliability Industrial Design
Product: Yokogawa EJA130E Differential Pressure Transmitter
Series: EJA-E Series
Measurement Type: Differential Pressure Measurement
Sensor Technology: DPharp Single Crystal Silicon Resonant Sensor
Application: Differential Pressure, Flow, Level, Density Measurement
Primary Variable: Differential Pressure (DP)
Secondary Variable: Static Pressure (SP)
Reference Accuracy: ±0.055% of DP Span
Static Pressure Accuracy: ±0.5% of SP Span
Long-Term Stability: ±0.1% of URL per 10 years
Response Time: 150 ms
Rangeability: 100:1
Maximum Working Pressure: 4500 psi
Burst Pressure: 19100 psi (132 MPa)
Over Pressure Effect: ±0.03% of URL
Output Signal: 4 to 20 mA DC
Communication Protocol: HART 5/HART 7, BRAIN, FOUNDATION Fieldbus, PROFIBUS PA
Low Power Output: 1 to 5 V DC with HART 7
Measurement Span:
M Capsule: 1 to 100 kPa
H Capsule: 5 to 500 kPa
V Capsule: 0.14 to 14 MPa
Measurement Media: Liquid, Gas, Steam
Static Pressure Measurement: Available
Diagnostic Function: Advanced Self Diagnostics
Signal Function: 10-Segment Signal Characterizer
Local Setting: Local Parameter Setting (LPS)
Failure Alarm: Upscale / Downscale Selectable
Process Connection: IEC61518 Standard Connection
Wetted Parts Material: 316L Stainless Steel / Hastelloy C-276
Housing Material: Aluminum Alloy / Stainless Steel Option
Power Supply: 10.5 to 42 V DC
Protection Rating: IP66 / IP67
Explosion Protection: ATEX, FM, CSA, IECEx Options
Safety Certification: SIL2 Certified, SIL3 Capability with Redundant Configuration
Typical Applications: High Pressure Flow Measurement, Level Measurement, Process Pressure Monitoring
Main Features: High Static Pressure Capability, High Accuracy, Long-Term Stability, Smart Diagnostics, Reliable Differential Pressure Measurement
