ترمومتر
ترمومتر بیمتال (Bimetal Thermometer) یا دماسنج عقربهای، ابزاری مکانیکی و بسیار کارآمد برای اندازهگیری محلی دما در فرآیندهای صنعتی است که بدون نیاز به منبع تغذیه الکتریکی یا باطری کار میکند. مکانیزم عملکرد این تجهیز بر پایه ضریب انبساط حرارتی متفاوت دو فلزِ به هم چسبیده استوار است؛ با تغییر دما، این نوار دو فلزی (بیمتال) که معمولاً به صورت فنر مارپیچ درون پراب قرار دارد، خم شده یا میپیچد و این حرکت مکانیکی مستقیماً به عقربه روی صفحه نمایش منتقل میشود. این دماسنجها به دلیل بدنه مستحکم استنلس استیل، مقاومت بالا در برابر لرزشهای صنعتی و خوانایی آسان، در موتورخانهها، سیستمهای تهویه مطبوع (HVAC)، صنایع نفت، گاز، پتروشیمی، خطوط لوله و مخازن ذخیره کاربرد بسیار گستردهای دارند.
ترمومترهای بیمتال در طراحیهای متنوعی از جمله اتصال از پشت (افقی/Back Connection)، اتصال از زیر (عمودی/Bottom Connection) و مدلهای زاویهمتغیر (Any-Angle) تولید میشوند تا کاربر بتواند متناسب با موقعیت نصب مخزن یا لوله، صفحه دماسنج را به راحتی بخواند. هنگام خرید و انتخاب ترمومتر بیمتال باید به پارامترهایی نظیر محدوده دمای اندازهگیری، قطر صفحه نمایش (معمولاً از ۲ تا ۶ اینچ)، طول و قطر دنباله (Stem)، نوع و سایز اتصال رزوهای، کلاس دقت و مقاومت بدنه در برابر رطوبت و گردوغبار (IP) توجه کرد. برای محافظت از سنسور مکانیکی این تجهیز در برابر فشارهای بالا، سیالات خورنده یا خورندگی ناشی از جریان، استفاده از ترموول (Thermowell) مناسب توصیه میشود که امکان تعویض و کالیبراسیون دماسنج را بدون نیاز به تخلیه خط فرآیند فراهم میسازد.
endress hauser
WIKA

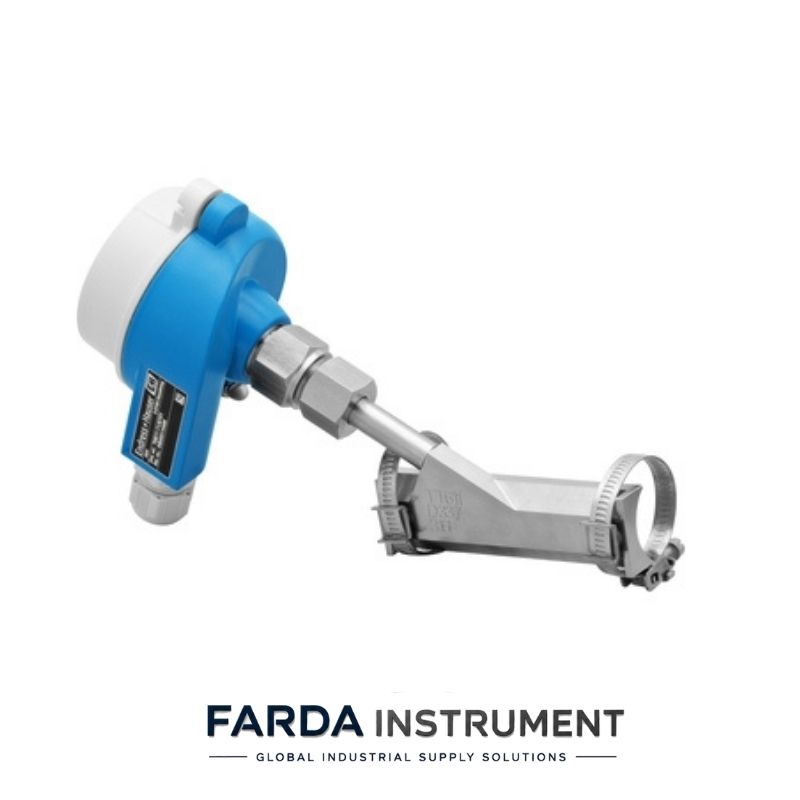

![**Model:** iTHERM SurfaceLine TM611 **Product Type:** Non-invasive Surface Thermometer **Measuring Principle:** RTD / Thermocouple **Measurement Technology:** Resistance Temperature Detector (RTD) / Thermocouple (TC) **Application:** Non-invasive surface temperature measurement on process piping **Process Connection:** Surface mounting **Thermowell:** Not required / Not intended for use with thermowell **Probe / Insert:** Non-exchangeable RTD or TC insert **Thermal Coupling Element:** Application-specific geometry designed according to process pipe diameter **Operating Temperature Range:** -196 ... +400 °C [-320.8 ... +752 °F] **RTD Accuracy:** Class AA / Class A / Class B according to IEC 60751 **Thermocouple Accuracy:** Class 1 / Class 2 according to IEC 60584-2; Special or Standard Class according to ASTM E230 **Response Time:** Application-dependent **Sensor Configuration:** RTD or Thermocouple **Process Pipe Diameter:** Coupling element geometry configured according to pipe diameter **Installation:** External pipe surface mounting **Head Transmitter:** Available **Output Signal:** 4 ... 20 mA **Communication Protocols:** HART / IO-Link / PROFINET / PROFIBUS PA / FOUNDATION Fieldbus, depending on transmitter configuration **Explosion Protection:** ATEX / IECEx / CSA C/US / UKCA / NEPSI / KC, depending on configuration **Ex Protection Types:** Ex ia / Ex db / Ex tb / NI, depending on approval and configuration **Certifications:** SIL / MID / Marine, depending on configuration **Leakage Risk:** Eliminated due to non-invasive installation **Process Disruption:** No flow disturbance caused by sensor penetration **Thermal Coupling:** Optimized thermal conductivity for improved heat transfer **Main Applications:** Oil & Gas / Chemical / Petrochemical / Power & Energy / Heavy Industry / Process Plants **Suitable Applications:** High process pressure / High flow velocity / Highly viscous media / Corrosive media / Abrasive media / Pigging applications / Small pipe diameters **Data Sheet:** TI01801TEN](https://frdains.com/wp-content/uploads/2026/08/iTHERM-SurfaceLine-TM611.jpg)
