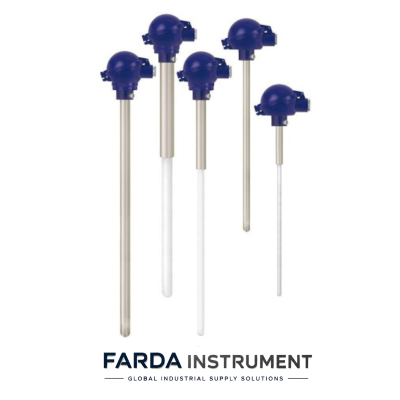

ترموکوپل WIKA TC81 یک سنسور دمای صنعتی با طراحی مستقیم (Straight Thermocouple) است که به‌طور ویژه برای اندازه‌گیری دمای گازهای دودکش، گازهای داغ و فرآیندهای صنعتی با دمای بالا طراحی شده است. این تجهیز همراه با Protection Tube مدل TW81 ارائه می‌شود و ساختار آن برای استفاده در محیط‌های صنعتی سخت و فرآیندهای حرارتی مداوم مناسب است.

مدل TC81 از یک Connection Head فرم B، یک Measuring Insert مطابق DIN 43735 و یک Protection Tube مدل TW81 تشکیل شده است. علاوه بر Protection Tubeهای استاندارد، WIKA امکان ارائه نسخه‌های مختلف مطابق با نیاز مشتری را نیز فراهم کرده است؛ بنابراین جنس Protection Tube، نوع سنسور و Connection Head می‌توانند متناسب با شرایط فرآیند انتخاب شوند.

یکی از ویژگی‌های مهم TC81، قابل تعویض بودن Measuring Insert است. این ویژگی باعث می‌شود در زمان بازرسی، کالیبراسیون، تعمیرات یا تعویض سنسور، بتوان Measuring Insert را بدون نیاز به تعویض کل مجموعه جایگزین کرد. در بسیاری از کاربردهای صنعتی این موضوع می‌تواند زمان توقف تجهیزات و هزینه‌های تعمیر و نگهداری را کاهش دهد.

طراحی و ساختار WIKA TC81

ترموکوپل TC81 با یک طراحی ساده و در عین حال مقاوم، برای اندازه‌گیری دمای گازهای فرآیندی در سیستم‌های حرارتی بزرگ ساخته شده است. Protection Tube وظیفه محافظت از Measuring Insert در برابر تماس مستقیم با محیط فرآیند، تنش حرارتی و شرایط نامناسب محیطی را بر عهده دارد.

WIKA برای Protection Tube مدل TC81 از Heat-resistant Steel استفاده می‌کند و بسته به شرایط کاری، مواد مختلفی برای Protection Tube قابل انتخاب هستند. همچنین امکان استفاده از Protection Tubeهای دارای Enamelling وجود دارد که می‌تواند برای برخی شرایط حرارتی و شیمیایی خاص مفید باشد.

طراحی TC81 به گونه‌ای است که بتوان سنسور را با توجه به شرایط فرآیند و محل نصب، با طول‌های مختلف و اتصالات فرآیندی متفاوت پیکربندی کرد.

Protection Tube مدل TW81

یکی از اجزای اصلی مجموعه TC81، Protection Tube مدل TW81 است. این لوله محافظ برای محافظت از Measuring Insert در برابر گازهای داغ و شرایط فرآیندی مورد استفاده قرار می‌گیرد.

با توجه به نوع فرآیند، Protection Tube می‌تواند با متریال‌های مختلف انتخاب شود. این قابلیت امکان تطبیق تجهیز با بار حرارتی و شرایط محیطی مختلف را فراهم می‌کند.

همچنین WIKA امکان استفاده از Protection Tubeهای مطابق استانداردهای مختلف از جمله DIN Form A و Form C و همچنین نسخه‌های سفارشی را فراهم کرده است.

Measuring Insert قابل تعویض

یکی از مزیت‌های اصلی TC81، استفاده از Replaceable Measuring Insert است.

در تجهیزات اندازه‌گیری دما که به‌صورت مداوم در حال کار هستند، ممکن است سنسور پس از مدتی نیاز به بررسی، کالیبراسیون یا تعویض داشته باشد. در TC81 می‌توان Measuring Insert را جداگانه خارج و بررسی یا تعویض کرد.

این ساختار مزایای متعددی دارد:

• کاهش زمان تعمیرات
• سهولت بازرسی سنسور
• امکان کنترل تجهیزات اندازه‌گیری
• کاهش هزینه‌های نگهداری
• امکان تعویض Measuring Insert بدون تعویض کل مجموعه
• امکان نگهداری Spare Parts با طول‌های استاندارد

طبق اطلاعات WIKA، استفاده از طول‌های استاندارد Measuring Insert می‌تواند به کاهش زمان تأمین و ساده‌تر شدن مدیریت قطعات یدکی کمک کند.

Process Connection

برای نصب TC81 در فرآیند، گزینه‌های مختلفی برای Process Connection وجود دارد. از جمله این گزینه‌ها می‌توان به Stop Flange و Threaded Bushing اشاره کرد.

Threaded Bushing در صورت انتخاب مناسب می‌تواند یک Gas-tight Process Connection ایجاد کند. این قابلیت در کاربردهایی که جلوگیری از خروج گاز فرآیندی اهمیت دارد، بسیار مهم است.

Gas-tight Process Connection

در برخی فرآیندها، جلوگیری از نشت گازهای داغ و فرآیندی اهمیت زیادی دارد. TC81 امکان ارائه با Gas-tight Process Connection را به‌صورت آپشنال دارد.

این ویژگی باعث می‌شود سنسور بتواند در کاربردهایی که نیاز به آب‌بندی مناسب در محل ورود سنسور به فرآیند وجود دارد، مورد استفاده قرار گیرد. البته انتخاب نوع اتصال باید بر اساس فشار، دما و شرایط واقعی فرآیند انجام شود.

Temperature Range

مدل WIKA TC81 برای کاربردهای دمای بالا طراحی شده و محدوده کاربرد آن تا +1,200 °C (+2,192 °F) اعلام شده است.

دمای مجاز نهایی به نوع Thermocouple، جنس Protection Tube و شرایط فرآیند وابسته است؛ بنابراین برای انتخاب دقیق مدل باید شرایط واقعی فرآیند و نوع سنسور مورد بررسی قرار گیرد.

مناسب برای Gasous Media

TC81 برای اندازه‌گیری دمای Gaseous Media در محدوده فشار پایین طراحی شده است. طبق اطلاعات رسمی WIKA، این مدل برای محیط‌های گازی با فشار تا حدود 1 bar مناسب است.

به همین دلیل، این مدل بیشتر برای اندازه‌گیری دمای گازهای داغ، گازهای خروجی و گازهای موجود در کوره‌ها و سیستم‌های حرارتی مورد استفاده قرار می‌گیرد و نباید آن را با ترموکوپل‌های مخصوص فرآیندهای فشار بالا مانند TC90 یکسان در نظر گرفت.

قابلیت نصب Transmitter

در صورت نیاز، امکان نصب Temperature Transmitter در Connection Head مدل TC81 وجود دارد.

استفاده از Transmitter می‌تواند انتقال سیگنال اندازه‌گیری را در مسیرهای طولانی قابل اعتمادتر کند و امکان ارسال سیگنال استاندارد به سیستم‌های کنترل صنعتی را فراهم نماید.

این قابلیت به‌خصوص در سیستم‌هایی که سنسور فاصله زیادی از Control Room، PLC یا DCS دارد، می‌تواند کاربردی باشد.

کاربردهای WIKA TC81

Blast Furnaces

یکی از کاربردهای مهم TC81 در Blast Furnaces و سیستم‌های مرتبط با تولید آهن و فولاد است. در این فرآیندها دمای گازهای خروجی و گازهای داغ باید به‌صورت مستمر کنترل شود.

Hot Blast Stoves

این ترموکوپل برای Hot Blast Stoves نیز مناسب است؛ تجهیزاتی که در فرآیندهای تولید آهن برای گرم کردن هوای ورودی کوره بلند مورد استفاده قرار می‌گیرند.

Annealing و Heat Treatment

TC81 در فرآیندهای Annealing و Heat Treatment نیز کاربرد دارد. کنترل دمای دقیق در این فرآیندها برای دستیابی به خواص مکانیکی و کیفیت مطلوب محصول اهمیت زیادی دارد.

Waste Incineration

در Waste Incineration و Hazardous Waste Incineration، اندازه‌گیری دمای گازهای داغ خروجی اهمیت زیادی دارد. TC81 با Protection Tube مقاوم در برابر دمای بالا می‌تواند برای چنین سیستم‌هایی مورد استفاده قرار گیرد.

Large Heating Systems

این محصول برای Large Heating Systems و تجهیزات تولید حرارت صنعتی نیز قابل استفاده است.

مزایای ترموکوپل WIKA TC81

• طراحی مستقیم و مناسب برای اندازه‌گیری دمای گازهای دودکش
• محدوده کاربرد تا +1,200 °C
• استفاده از Protection Tube مقاوم به حرارت
• قابلیت انتخاب متریال Protection Tube
• امکان استفاده از Protection Tube با Enamelling
• Measuring Insert قابل تعویض
• کاهش زمان تعمیرات و نگهداری
• امکان تعویض سنسور در زمان سرویس
• امکان استفاده از طول‌های استاندارد
• امکان ارائه نسخه سفارشی
• قابلیت استفاده از Stop Flange
• قابلیت استفاده از Threaded Bushing
• امکان Gas-tight Process Connection
• امکان نصب Temperature Transmitter
• مناسب برای محیط‌های گازی با فشار پایین
• مناسب برای کوره‌های صنعتی و سیستم‌های حرارتی
• مناسب برای صنایع فولاد، متالورژی، نیروگاه و مدیریت پسماند
