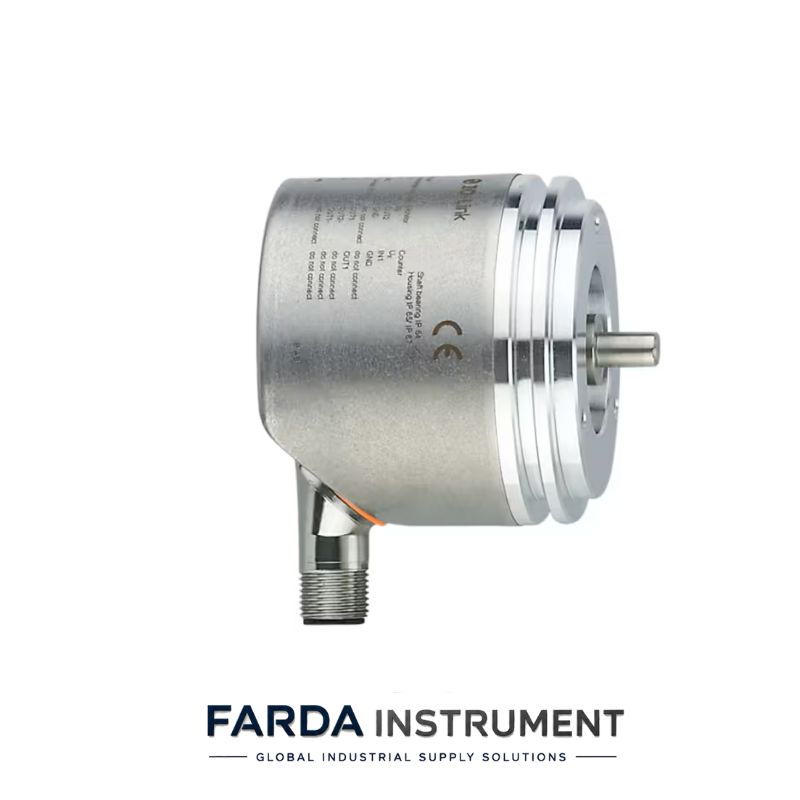

انکودر RUP500 از برند ifm، یک انکودر افزایشی مغناطیسی با شفت توپر و نمایشگر داخلی است که برای اندازهگیری سرعت، شمارش پالس و پایش حرکت در ماشینآلات صنعتی طراحی شده است. این مدل دارای شفت توپر با قطر ۶ میلیمتر بوده و به دلیل ابعاد جمعوجور، برای نصب در تجهیزاتی که فضای محدودی در اختیار دارند گزینهای بسیار مناسب محسوب میشود.
رزولوشن انکودر RUP500 از ۱ تا ۱۰٬۰۰۰ پالس در هر دور قابل تنظیم است و مقدار پیشفرض آن در کارخانه روی ۱۰۲۴ پالس تنظیم شده است. خروجیهای افزایشی A، B و Z امکان تشخیص جهت چرخش، سرعت دوران و موقعیت نسبی محور را فراهم میکنند. اختلاف فاز ۹۰ درجه میان کانالهای A و B نیز امکان تعیین دقیق جهت حرکت محور را در سیستم کنترل به وجود میآورد.
این انکودر از خروجیهای HTL و TTL پشتیبانی میکند و میتوان آن را بر اساس نوع ورودی PLC، کارت شمارنده یا درایو مورد استفاده تنظیم کرد. علاوه بر عملکرد استاندارد بهعنوان انکودر افزایشی، مدل RUP500 امکان استفاده بهعنوان مانیتور سرعت و شمارنده صنعتی را نیز دارد. نمایشگر الکترونیکی دورنگ، مقدار فرآیند و وضعیت عملکرد را برای اپراتور قابل مشاهده میکند و به تشخیص سریع تغییرات سرعت یا وضعیت شمارش کمک مینماید.
بدنه فولاد ضدزنگ، فلنج آلومینیومی، سرعت کاری بالا تا ۱۲٬۰۰۰ دور بر دقیقه و کانکتور M12 هشتپین با قابلیت استفاده در حالت شعاعی یا محوری، این مدل را برای خطوط تولید، ماشینآلات بستهبندی، سیستمهای انتقال مواد، تجهیزات چاپ و سایر کاربردهای اتوماسیون صنعتی ایدهآل میسازد.
کاربردهای انکودر RUP500
- اندازهگیری سرعت محورهای دوار
- تشخیص جهت چرخش و حرکت
- شمارش تعداد دور یا پالس
- پایش سرعت نوار نقاله
- کنترل حرکت در ماشینآلات بستهبندی
- استفاده در تجهیزات چاپ و برش
- مانیتورینگ سرعت موتور و محور
- اتصال به PLC، درایو و کارتهای شمارنده صنعتی
- استفاده بهعنوان شمارنده و نمایشگر مقدار فرآیند
نکات مهم پیش از خرید و نصب
- بررسی نوع شفت: این مدل دارای شفت توپر با قطر ۶ میلیمتر است. پیش از خرید، قطر و طول شفت تجهیزات و همچنین فضای لازم برای نصب کوپلینگ را بررسی کنید.
- انتخاب HTL یا TTL: نوع سیگنال خروجی باید با مشخصات ورودی PLC، کارت انکودر یا درایو هماهنگ باشد. انتخاب نادرست ممکن است باعث شناسایی نشدن پالسها یا عملکرد ناپایدار سیستم شود.
- توجه به فرکانس پالس: در رزولوشنهای بالا و سرعتهای زیاد، فرکانس خروجی افزایش پیدا میکند. بنابراین حداکثر فرکانس ورودی کنترلر باید پیش از تنظیم رزولوشن بررسی شود.
- استفاده از کوپلینگ مناسب: برای جلوگیری از انتقال بار شعاعی و محوری اضافی به شفت و یاتاقانهای انکودر، از کوپلینگ انعطافپذیر و همراستاسازی صحیح استفاده کنید.
- بررسی سیمبندی کانکتور: RUP500 از کانکتور M12 هشتپین استفاده میکند. کابل و کانکتور مورد استفاده باید با تعداد پینها و آرایش سیگنالهای دستگاه مطابقت داشته باشد.
- انتخاب حالت کاری: پیش از راهاندازی، حالت عملکرد دستگاه را بر اساس نیاز سیستم انتخاب کنید؛ این مدل میتواند بهعنوان انکودر افزایشی، مانیتور سرعت یا شمارنده مورد استفاده قرار گیرد.
- تنظیم نمایشگر: نمایشگر دورنگ دستگاه، مشاهده مقدار فرآیند و وضعیت کاری را آسان میکند. جهت نمایشگر را میتوان متناسب با موقعیت نصب تنظیم کرد.
استعلام قیمت و موجودی
قیمت انکودر ifm RUP500 با توجه به نرخ ارز، موجودی انبار، وضعیت واردات و زمان تحویل تغییر میکند. برای دریافت قیمت روز، بررسی موجودی و دریافت پیشفاکتور رسمی، با کارشناسان فروش ابزار دقیق فردا تماس حاصل فرمایید.
Resolution: 1…10,000 pulses per revolution; configurable; factory setting: 1,024 pulses
Shaft design: Solid shaft
Shaft diameter: 6 mm
Function principle: Incremental
Detection system: Magnetic
Operating voltage: 4.75…30 V DC
Current consumption: < 350 mA
Protection class: III
Reverse polarity protection: Yes
Electrical output: HTL / TTL
Output signals: A, B and Z
Phase difference between channels A and B: 90°
Maximum electrical speed: 12,000 rpm
Parameter setting options: Resolution, counting direction, operating mode and output signal
Operating modes: Incremental encoder, speed monitor and counter
Display: Electronic two-colour display for process value indication
Display orientation: Adjustable
Connection type: M12 connector; 8 contacts; radial or axial use
Housing: Cylindrical
Dimensions: Ø58 mm / L = 64 mm
Shaft design: Solid shaft
Shaft material: Stainless steel
Housing material: Stainless steel
Flange material: Aluminium
Display window material: PEI
Mounting type: Solid-shaft mounting
Application: Industrial automation, speed monitoring and pulse counting
