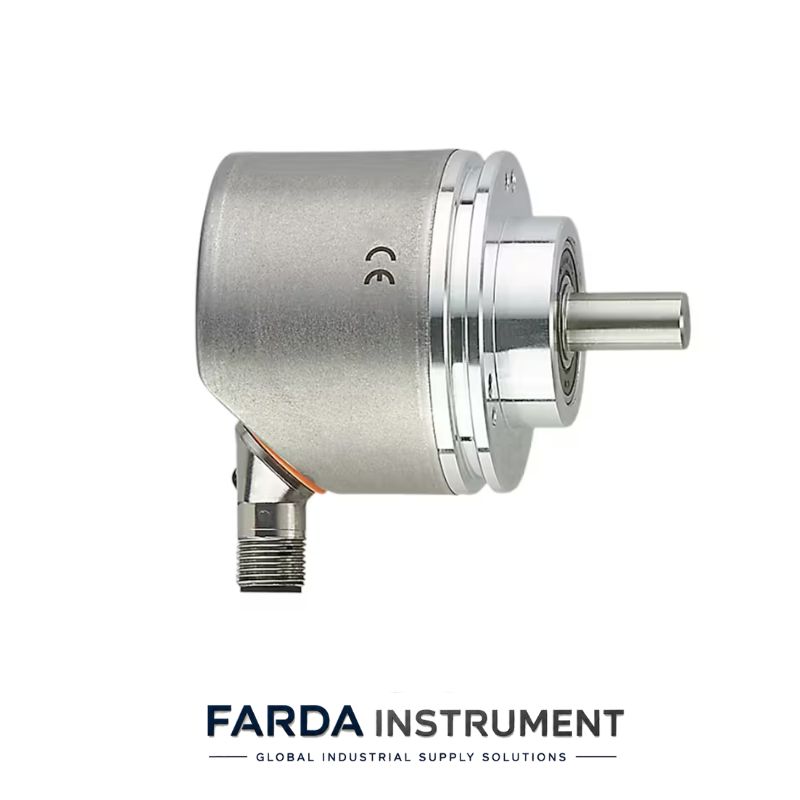

انکودر RMV300 از برند ifm، یک انکودر مطلق چنددور (Absolute Multiturn) مغناطیسی بسیار دقیق است که به شفت توپر با قطر ۱۰ میلیمتر مجهز شده است. این تجهیز موقعیت زاویهای را تا ۳۱ بیت (شامل ۶۵,۵۳۶ پله در هر دور و ۳۲,۷۶۸ دور چرخش) اندازهگیری میکند. تکنولوژی مغناطیسی به کار رفته در این انکودر، دقت و دوام بالایی را بدون نیاز به باتری پشتیبان جهت حفظ مقدار دورهای طیشده فراهم میآورد.
بزرگترین مزیت این مدل، بهرهگیری از پروتکل صنعتی IO-Link نسخه ۱.۱ با سرعت انتقال بالای COM3 (معادل 230.4 kBaud) است. این انکودر اطلاعات فرآیندی جامع ۹۶ بیتی شامل مقدار موقعیت، جهت چرخش، آلارمها و اطلاعات تشخیصی پیشرفته (همچون دمای داخلی انکودر، ساعت کارکرد دستگاه و شمارنده تعداد کل دورها) را به صورت بلادرنگ به شبکه انتقال میدهد. بدنه مستحکم از جنس فولاد ضدزنگ، شفت استیل، و درجه حفاظت بالا (بدنه IP67 و شفت IP65) تضمینکننده عملکرد پایدار این دستگاه در خشنترین محیطهای صنعتی است.
کاربردهای انکودر RMV300
- کنترل دقیق موقعیت و سرعت در ماشینآلات بستهبندی و چاپ
- پایش وضعیت و حرکت نوار نقالهها و خطوط انتقال مواد
- استفاده در سیستمهای انبارداری اتوماتیک (AS/RS) و جرثقیلهای صنعتی
- صنایع غذایی، دارویی و شیمیایی به دلیل مقاومت بدنه در برابر زنگزدگی
- موقعیتیابی در دستگاههای برش، ارههای صنعتی و ماشینهای ابزار
- استفاده در سیستمهای هوشمند مانیتورینگ وضعیت به کمک سنسور دمای داخلی دستگاه
نکات مهم پیش از خرید و نصب
- بستر ارتباطی IO-Link: توجه داشته باشید که این مدل فاقد خروجی سیگنال پالس سنتی (SIO Mode) است و دادههای موقعیت و سرعت را صرفاً از طریق شبکه دیجیتال IO-Link انتقال میدهد؛ بنابراین وجود یک IO-Link Master در معماری سیستم شما الزامی است.
- تنظیم پارامترها و همراستاسازی: ویژگی تنظیم مقدار مرجع (Preset) و نقطه صفر به کاربر اجازه میدهد بدون جابهجایی مکانیکی انکودر، موقعیت صفر نرمافزاری دستگاه را با موقعیت فیزیکی ماشین منطبق کند.
- بار مکانیکی شفت: شفت ۱۰ میلیمتری این دستگاه توانایی تحمل بارهای شعاعی تا ۱۱۰ نیوتن و بارهای محوری تا ۴۰ نیوتن را دارد. همواره از کوپلینگهای منعطف استاندارد صنعتی استفاده کنید تا نیروهای ضربهای به یاتاقانهای دستگاه آسیب نزنند.
- کانکتور قابل تنظیم: کانکتور ۵ پین M12 این مدل قابلیت چرخش زاویه اتصال را داراست که سیمبندی و نصب فیزیکی کابل را در جهتهای محوری و شعاعی بسیار آسان میکند.
استعلام قیمت و موجودی
به دلیل نوسانات روزانه قیمت ارز و متغیر بودن هزینههای زنجیره تامین تجهیزات اتوماسیون صنعتی، قیمت نهایی این محصول به صورت روزانه تعیین میشود. جهت کسب اطلاعات فنی بیشتر، اطلاع از زمان تحویل و دریافت پیشفاکتور رسمی، با کارشناسان فروش ما در ابزار دقیق فردا تماس حاصل فرمایید.
Resolution: 65,536 steps; 32,768 revolutions; 31 bit
Shaft design: Solid shaft
Shaft diameter: 10 mm
Function principle: Absolute
Revolution type: Multiturn
Detection system: Magnetic
Operating voltage: 18…30 V DC
Current consumption: < 75 mA
Protection class: III (PELV)
Reverse polarity protection: Yes
Short-circuit protection: Yes
Power-on delay time: < 1,000 ms
Code: Binary
Accuracy: 0.1°
Parameter setting options: Preset, zero point, counting direction, velocity output
Communication interface: IO-Link
Transmission type: COM3 (230.4 kBaud)
IO-Link revision: 1.1
SIO mode: No
Minimum process cycle time: 2.3 ms
Ambient temperature: -40…85 °C
Storage temperature: -40…85 °C
Maximum relative air humidity: 95%; without condensation
Protection rating: IP65; housing IP67; shaft IP65
Vibration resistance: 20 g (10…2,000 Hz)
Shock resistance: 100 g, 6 ms
Weight: 370.9 g
Housing: Cylindrical
Dimensions: Ø58.6 mm / L = 79.5 mm
Housing material: Stainless steel
Flange material: Aluminium
Shaft material: Stainless steel
Maximum mechanical speed: 12,000 rpm
Maximum starting torque: 0.01 Nm
Reference temperature for torque: 20 °C
Maximum axial shaft load at shaft end: 40 N
Maximum radial shaft load at shaft end: 110 N
Fixing flange: Synchro flange / Clamping flange
Diagnostic functions: Internal temperature, operating hours counter, switching cycles
Connection type: M12 connector (1x A-coded; 5 contacts; radial/axial adjustable)
