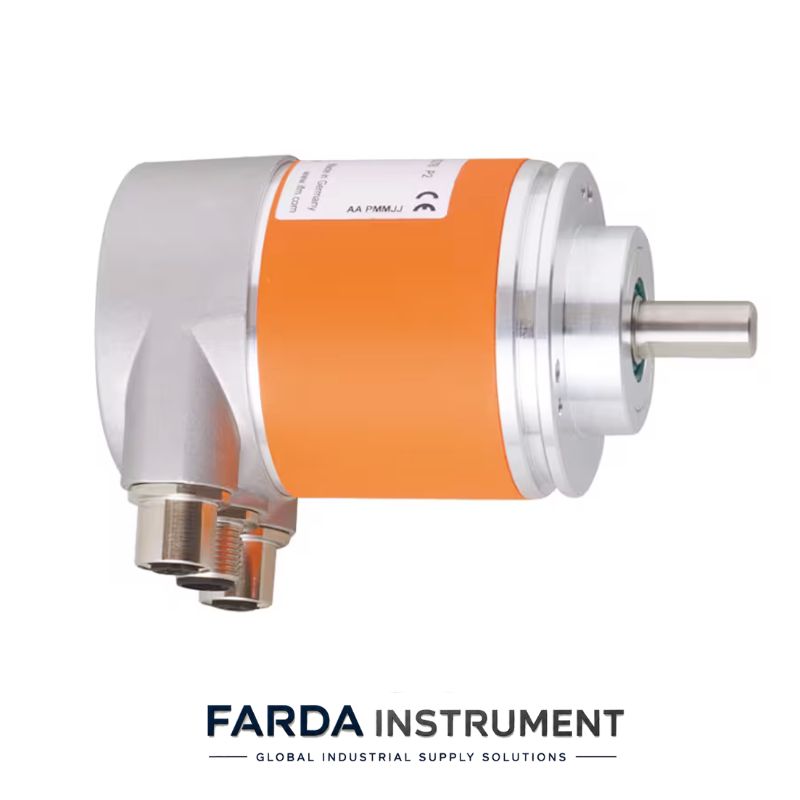

انکودر RM3011 از برند ifm، یک انکودر مطلق چنددور (Absolute Multiturn) با کیفیت صنعتی بالا است که به شفت توپر (Solid Shaft) با قطر ۱۰ میلیمتر و فلنج همگام (Synchro Flange) مجهز شده است. این تجهیز به کمک سیستم سنجش مغناطیسی دقیق خود، موقعیت زاویهای را تا ۲۵ بیت (شامل ۸۱۹۲ پله در هر دور و ۴۰۹۶ دور چرخش) با خروجی کد باینری اندازهگیری میکند.
بزرگترین مزیت این مدل، بهرهگیری از رابط شبکه صنعتی PROFINET-IO با سرعت انتقال داده 100 Mbit/s و پشتیبانی از پروفایل انکودر V4.2 است که امکان یکپارچهسازی سریع و آسان با کنترلرهای مدرن (بهویژه پیالسیهای زیمنس) را فراهم میآورد. همچنین قابلیتهای پیشرفتهای همچون پروتکلهای افزونگی MRP و MRPD در این مدل پشتیبانی میشوند تا پایداری شبکه در صورت قطع شدن حلقههای ارتباطی حفظ شود. بدنه آلومینیومی مستحکم و شفت استیل ضدزنگ این انکودر به همراه درجه حفاظت IP67 و مقاومت دمایی بالا (از ۴۰- تا ۸۵+ درجه سانتیگراد)، پایداری بینظیری را برای کارکرد در محیطهای خشن صنعتی تضمین میکند.
نکات مهم پیش از خرید و نصب
- رابط ارتباطی و شبکه: پیش از خرید، از تطابق کامل پروتکل ارتباطی سیستم خود (PROFINET) با انکودر اطمینان حاصل کنید. این انکودر دارای دو پورت شبکه M12 با کدگذاری D-coded برای توپولوژیهای زنجیرهای (Daisy Chain) و یک کانکتور تغذیه M12 با کدگذاری A-coded است.
- ابعاد مکانیکی شفت و فلنج: شفت این مدل توپر و با قطر ۱۰ میلیمتر است. در هنگام نصب، استفاده از کوپلینگهای انعطافپذیر استاندارد جهت خنثیسازی خطاهای همراستایی و جلوگیری از اعمال بار مکانیکی بیش از حد مجاز (۴۰ نیوتن محوری و ۱۱۰ نیوتن شعاعی) بر روی بلبرینگهای انکودر الزامی است.
- پیکربندی نرمافزاری: جهت راهاندازی و تنظیم پارامترهایی مانند جهت شمارش، مقدار پیشفرض (Preset)، رزولوشن و آدرس IP، فایل GSDML مربوط به مدل RM3011 را از وبسایت رسمی ifm دریافت و در محیط برنامهنویسی (مانند TIA Portal) نصب کنید.
استعلام قیمت و موجودی
به دلیل تغییرات مداوم نرخ ارز و وابستگی قیمت تجهیزات اتوماسیون صنعتی به زنجیره تامین، قیمت این محصول به صورت روزانه تعیین میشود. جهت دریافت پیشفاکتور رسمی، استعلام قیمت دقیق ریالی و اطمینان از موجودی کالا در انبار، لطفا با کارشناسان فروش ما تماس حاصل فرمایید.
Resolution: 8,192 steps; 4,096 revolutions; 25 bit
Shaft design: Solid shaft
Shaft diameter: 10 mm
Function principle: Absolute
Revolution type: Multiturn
Detection system: Magnetic
Operating voltage: 10…30 V DC
Current consumption: < 100 mA at 24 V DC
Protection class: III
Reverse polarity protection: Yes
Short-circuit protection: Yes
Code: Binary
Accuracy (14…16 bit): 0.0439°
Accuracy (< 13 bit): 0.022°
Parameter setting options: Resolution per revolution, total resolution, counting direction, preset value, velocity output, IP address
Transmission rate: 100 Mbit/s
Protocol: PROFINET-IO
PROFINET profile: Encoder profile V4.2
MRP / MRPD support: Yes
Ambient temperature: -40…85 °C
Storage temperature: -40…85 °C
Maximum relative air humidity: 98% (without condensation)
Protection rating: IP67
Vibration resistance: 10 g (10…2,000 Hz)
Shock resistance: 100 g, 6 ms
MTTF: 95 years
Weight: 558 g
Housing: Cylindrical
Dimensions: Ø58 mm / L = 110 mm
Housing material: Aluminium
Shaft material: Stainless steel 1.4104
Maximum mechanical speed: 3,000 rpm
Maximum axial shaft load: 40 N
Maximum radial shaft load: 110 N
Fixing flange: Synchro flange
Connection type: M12 connector (1x power supply A-coded, 2x bus port D-coded)
