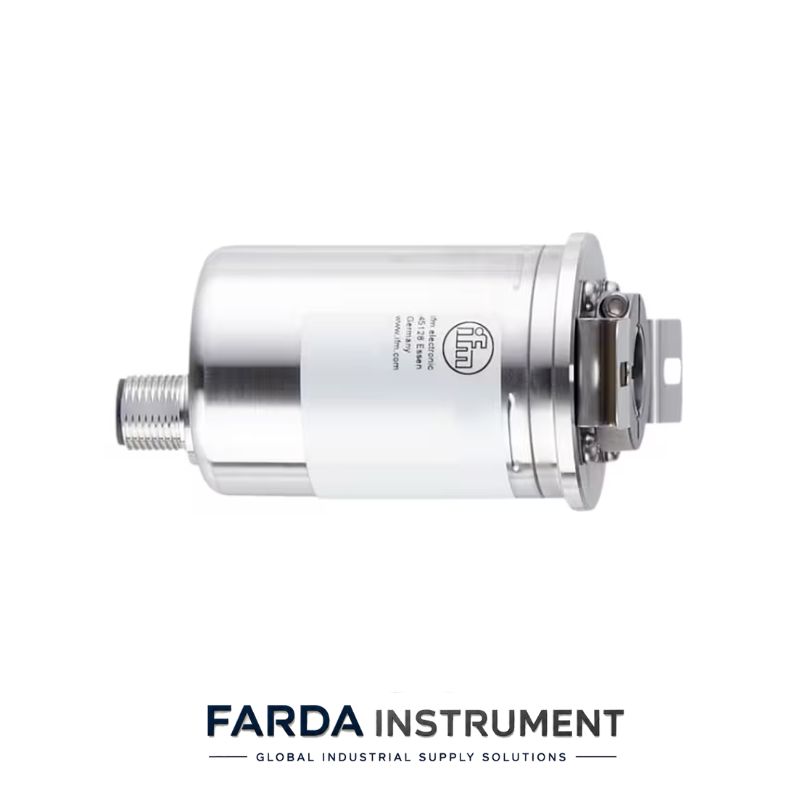

انکودر افزایشی شفت توخالی RA3110 یک تجهیز اندازهگیری دقیق برای تشخیص موقعیت، سرعت و جهت چرخش شفت در سیستمهای اتوماسیون صنعتی است. این انکودر با استفاده از سیستم تشخیص مغناطیسی، خروجیهای HTL و TTL و رابط ارتباطی IO-Link، امکان انتقال اطلاعات و تنظیم پارامترها را در اختیار کاربران قرار میدهد.
مدل RA3110 دارای شفت توخالی با قطر ۱۲ میلیمتر است و بهصورت مستقیم روی شفت تجهیزات نصب میشود. این طراحی، نصب آسان و اشغال فضای کمتر را در مقایسه با انکودرهای شفتدار فراهم میکند. رزولوشن این محصول از ۱ تا ۱۰٬۰۰۰ پالس قابل تنظیم است و رزولوشن پیشفرض کارخانهای آن ۱۰۲۴ پالس در نظر گرفته شده است.
این انکودر میتواند با سرعت حداکثر ۶۰۰۰ دور بر دقیقه کار کند و با داشتن درجه حفاظت IP68 و IP69K، برای استفاده در محیطهای صنعتی، مرطوب و دارای شستوشوی پرفشار مناسب است. بدنه و فلنج محصول از فولاد ضدزنگ 316L ساخته شدهاند که مقاومت مناسبی در برابر خوردگی و شرایط سخت محیطی ایجاد میکند.
ویژگیهای انکودر RA3110
- عملکرد افزایشی برای اندازهگیری سرعت و موقعیت
- شفت توخالی با قطر ۱۲ میلیمتر
- رزولوشن قابل تنظیم از ۱ تا ۱۰٬۰۰۰ پالس
- رزولوشن پیشفرض ۱۰۲۴ پالس
- خروجیهای HTL و TTL
- مجهز به رابط ارتباطی IO-Link نسخه ۱٫۱
- قابلیت تنظیم جهت چرخش و رزولوشن
- حداکثر سرعت چرخش ۶۰۰۰ دور بر دقیقه
- سیستم تشخیص مغناطیسی
- درجه حفاظت IP68 و IP69K
- مقاومت در برابر اتصال کوتاه و جابهجایی قطبها
- بدنه و فلنج ساختهشده از فولاد ضدزنگ 316L
- مناسب برای محیطهای صنعتی و شرایط کاری سخت
کاربردهای انکودر افزایشی شفت توخالی RA3110
انکودر RA3110 در سیستمهایی استفاده میشود که نیاز به کنترل دقیق حرکت و سرعت چرخش دارند. برخی از کاربردهای این محصول عبارتاند از:
- ماشینآلات خطوط تولید
- سیستمهای اتوماسیون صنعتی
- نوار نقالهها
- تجهیزات بستهبندی
- ماشینآلات چاپ
- سیستمهای کنترل حرکت
- تجهیزات اندازهگیری و موقعیتیابی
- موتورهای صنعتی و سرووموتورها
- ماشینآلات فرآیندی و تولیدی
خرید انکودر افزایشی شفت توخالی RA3110
برای خرید انکودر افزایشی شفت توخالی RA3110 باید به عواملی مانند قطر شفت، رزولوشن موردنیاز، نوع خروجی، سرعت چرخش، شرایط محیطی و نوع اتصال توجه شود. این مدل با شفت ۱۲ میلیمتری، خروجی HTL/TTL و ارتباط IO-Link، گزینهای مناسب برای بسیاری از کاربردهای صنعتی و سیستمهای کنترل حرکت است.
پیش از خرید، تطبیق مشخصات فنی انکودر با کنترلر، PLC یا سیستم اتوماسیون مورد استفاده ضروری است. همچنین بررسی فضای نصب، نوع فلنج و شرایط کاری محیط میتواند از بروز مشکلات هنگام نصب و راهاندازی جلوگیری کند.
قیمت انکودر RA3110
قیمت انکودر افزایشی شفت توخالی RA3110 به عواملی مانند موجودی محصول، نوسانات نرخ ارز، شرایط واردات، هزینه حملونقل و خدمات ارائهشده توسط تأمینکننده بستگی دارد. برای اطلاع از قیمت روز و دریافت پیشفاکتور، با کارشناسان فروش تماس بگیرید.
استعلام قیمت و خرید
برای دریافت قیمت روز انکودر RA3110، بررسی موجودی و مشاوره انتخاب محصول، مشخصات فنی دستگاه و کاربرد موردنظر خود را برای واحد فروش ارسال کنید.
Resolution: 1…10,000; parameterisable; factory setting: 1,024 resolution
Communication interface: IO-Link
Shaft design: Hollow shaft, open to one side
Shaft diameter: 12 mm
Function principle: Incremental
Revolution type: Incremental / singleturn
Detection system: Magnetic
Operating voltage: 4.75…30 V DC
Current consumption: < 150 mA
Protection class: III
Reverse polarity protection: Yes
Maximum power-on delay time: 500 ms
Maximum electrical revolution speed: 6,000 rpm
Electrical design: HTL / TTL
Switching frequency: 1,000 kHz
Factory output setting: HTL, 50 mA
Short-circuit protection: Yes
Phase difference between A and B: 90°
Accuracy: 0.1°
Parameter setting options: Resolution, direction of rotation, HTL, TTL
Transmission type: COM2, 38.4 kBaud
IO-Link revision: 1.1
IO-Link profile: Smart Sensor – SSP 0
Device identification: Supported
Process data variable: Supported
Device diagnosis: Supported
SIO mode: Yes
Minimum process cycle time: 2.3 ms
Default DeviceID: 499
Ambient temperature: -40…85°C
Storage temperature: -40…85°C
Maximum relative air humidity: 95%; condensation not permissible
Protection rating: IP68 / IP69K
Vibration resistance: 20 g, according to DIN EN 60068-2-6
Shock resistance: 200 g, 11 ms, according to DIN EN 60068-2-27
Continuous shock resistance: 20 g / 10…1,000 Hz, according to DIN EN 60068-2-29
Vibration resistance: 30 g / 10…1,000 Hz
MTTF: 292 years
Weight: 372.9 g
Housing: Cylindrical
Dimensions: Ø42 mm / L = 79.5 mm
Flange material: Stainless steel 316L / 1.4404
Housing material: Stainless steel 316L / 1.4404
Tightening torque: < 0.7 Nm, mounting screw
Maximum mechanical revolution speed: 6,000 rpm
Maximum starting torque: 0.05 Nm
Reference temperature for torque: 20°C
Shaft material: Stainless steel 440B / 1.4112
Shaft installation depth: 22 mm
Maximum axial shaft misalignment: 0.5 mm
Fixing flange: Ø42 mm
Connector: 1 × M12, axial
Connector coding: A-coded
Number of contacts: 5
Connector moulded body: Stainless steel 316 / 1.4401
Pack quantity: 1 pc.
