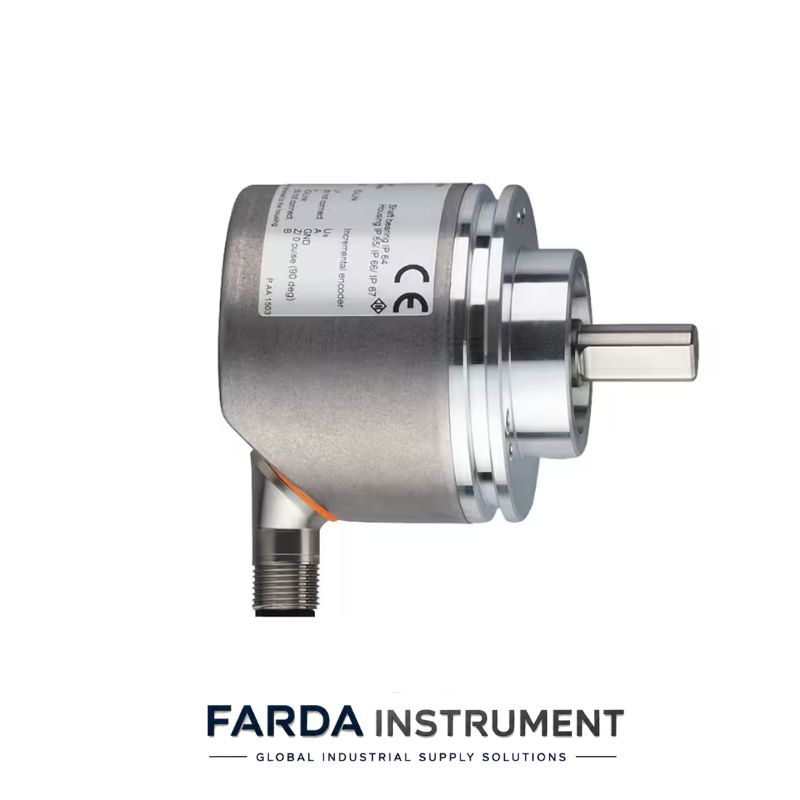

انکودر RV3100 از سری انکودرهای افزایشی خط پایه (Basic Line) برند خوشنام ifm است که به شفت توپر با قطر ۱۰ میلیمتر و فلنج کلمپینگ مجهز شده است. ویژگی منحصربهفرد این انکودر مغناطیسی، انعطافپذیری فوقالعاده بالا در تنظیم رزولوشن (وضوح) آن است؛ به طوری که کاربر میتواند تعداد پالسهای خروجی را از ۱ تا ۱۰,۰۰۰ پالس در هر دور متناسب با نیاز خود پیکربندی کند (تنظیم کارخانهای بر روی ۱۰۲۴ پالس است).
این انکودر مجهز به رابط ارتباطی مدرن IO-Link (نسخه ۱.۱) است که فرآیند پیکربندی، پایش وضعیت، عیبیابی و انتقال دادههای فرآیندی را بسیار سادهتر و دقیقتر میکند. ساختار خروجی الکتریکی دستگاه میان استانداردهای HTL و TTL قابل سوئیچ است. بدنه فولاد ضدزنگ مستحکم، توانایی تحمل سرعتهای دورانی بالا تا ۱۲,۰۰۰ دور بر دقیقه، درجه حفاظت بدنه IP67 و مقاومت دمایی بالا (از ۴۰- تا ۸۵+ درجه سانتیگراد)، این مدل را به گزینهای ایدهآل و همهکاره برای انواع کاربردهای اتوماسیون صنعتی و ماشینسازی تبدیل کرده است.
نکات مهم پیش از خرید و نصب
- پیکربندی هوشمند با IO-Link: برای برنامهریزی رزولوشن، جهت چرخش و انتخاب نوع سیگنال خروجی (HTL/TTL)، میتوانید از یک مستر IO-Link (IO-Link Master) و نرمافزار پیکربندی مربوطه استفاده کنید. در صورت عدم نیاز به شبکه، دستگاه در حالت SIO (خروجیهای پالس استاندارد) با تنظیمات ذخیرهشده کار خواهد کرد.
- جهتگیری کانکتور اتصال: انکودر مجهز به یک کانکتور ۵ پین M12 با قابلیت تنظیم زاویه است که بسته به فضای نصب موجود در ماشینآلات، میتوان آن را هم به صورت شعاعی (Radial) و هم به صورت محوری (Axial) جهتدهی کرد.
- محدودیتهای بار شفت: شفت توپر ۱۰ میلیمتری این تجهیز برای تحمل حداکثر بار ۴۰ نیوتن محوری و ۶۰ نیوتن شعاعی طراحی شده است. استفاده از کوپلینگهای انعطافپذیر استاندارد جهت حذف تنشهای ناشی از ناهمراستایی محورها توصیه میگردد.
استعلام قیمت و موجودی
با توجه به تغییرات نرخ ارز و نوسانات بازار تجهیزات ابزار دقیق، قیمت این محصول به صورت روزانه تعیین میشود. جهت اطلاع از قیمت نهایی، بررسی وضعیت موجودی در انبار و دریافت مشاوره تخصصی، با بخش فروش ابزار دقیق فردا تماس بگیرید.
Resolution: 1…10,000 pulses (configurable; factory setting 1,024)
Shaft design: Solid shaft
Shaft diameter: 10 mm
Function principle: Incremental
Detection system: Magnetic
Operating voltage: 4.75…30 V DC
Current consumption: < 150 mA
Protection class: III
Reverse polarity protection: Yes
Power-on delay time: 0.5 s
Electrical design: HTL / TTL (switchable; factory setting HTL)
Switching frequency: 1,000 kHz
Phase difference A and B: 90°
Accuracy: 0.1°
Parameter setting options: Resolution, direction of rotation, HTL, TTL
Communication interface: IO-Link
Transmission type: COM2 (38.4 kBaud)
IO-Link revision: 1.1
SIO mode: Yes
Min. process cycle time: 2.3 ms
Ambient temperature: -40…85 °C
Storage temperature: -40…85 °C
Maximum relative air humidity: 95% (without condensation)
Protection rating: IP65 / IP66; (housing: IP67, shaft: IP64)
Vibration resistance: 20 g (10…2,000 Hz)
Shock resistance: 100 g, 6 ms
MTTF: 292 years
Weight: 392 g
Housing: Cylindrical
Dimensions: Ø58.6 mm / L = 79.5 mm
Housing material: Stainless steel (1.4521 / 444)
Flange material: Aluminium
Shaft material: Stainless steel
Maximum mechanical speed: 12,000 rpm
Maximum starting torque: 0.01 Nm
Reference temperature for torque: 20 °C
Maximum axial shaft load: 40 N
Maximum radial shaft load: 60 N
Fixing flange: Clamping flange
Connection type: M12 connector (1x A-coded; 5 contacts; radial/axial adjustable)
